DH-GSTN5300/3剩余電流式電氣火災監控探測器

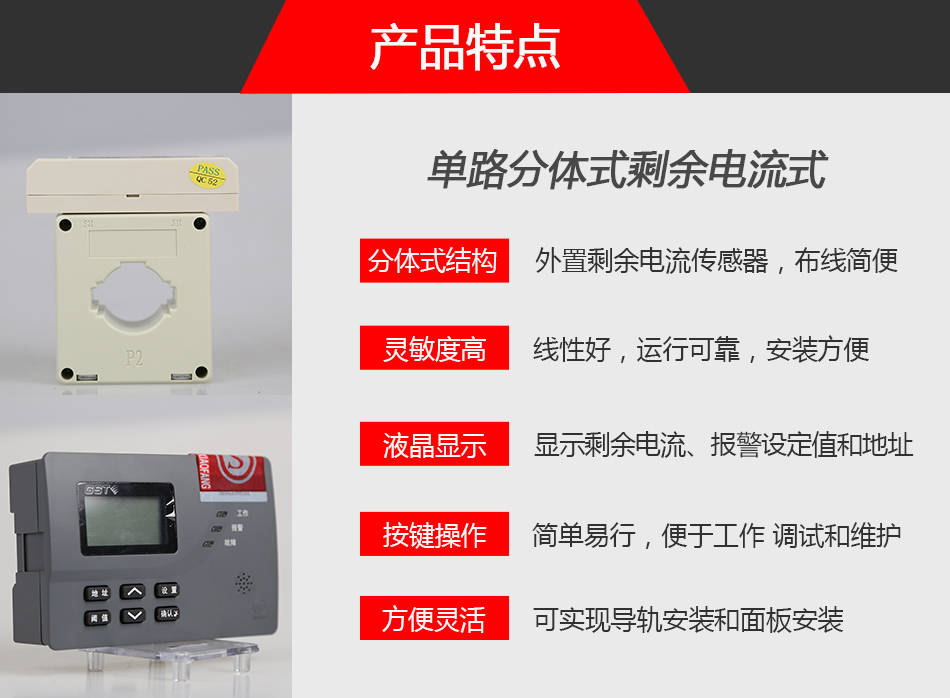

一、海灣DH-GSTN5300/3剩余電流式電氣火災監控探測器產品概述
剩余電流式電氣火災監控探測器為分體式單路探測器，與海灣的GST-DH9000電氣火災監控設備等構成電氣火災監控報警系統，適用于對各級保護對象的配電室低壓輸出側或配電柜、總配電箱、一二級配電箱等處供電線路的剩余電流的實時監測。
DH-GSTN5300/3探測器由信號處理模塊和剩余電流傳感器兩部分構成，其中信號處理模塊可面板嵌入式安裝也可導軌安裝。剩余電流傳感器為閉口方孔型。

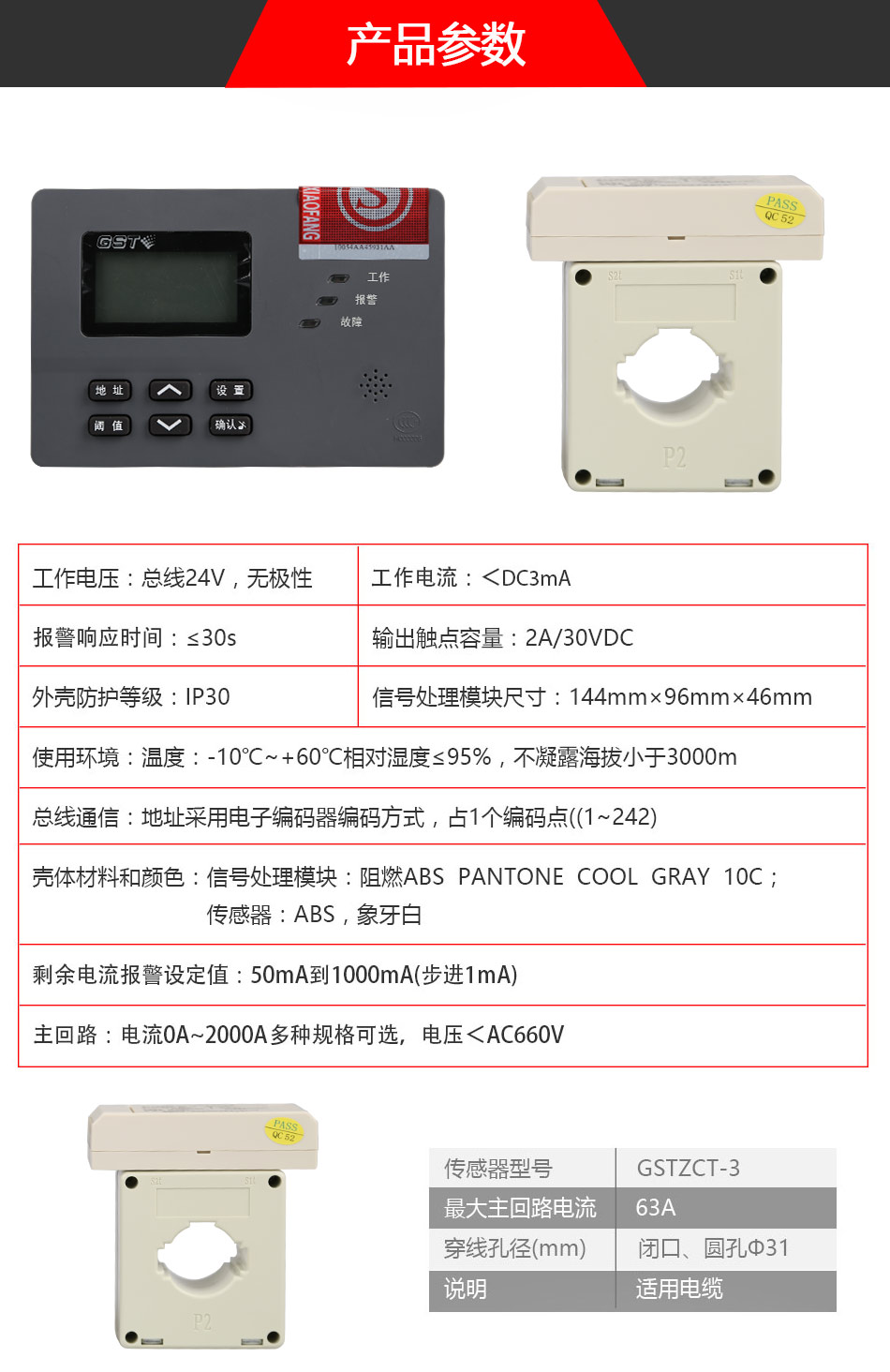

二、DH-GSTN5300/3剩余電流式電氣火災監控探測器產品規格
表1
| 型號 | DH-GSTN5300/3 |
| 工作電壓 | 總線24V，無極性 |
| 工作電流 | ＜DC3mA |
| 剩余電流報警設定值 | 50mA到1000mA(步進1mA) |
| 主回路 | 電流0A~2000A多種規格可選，電壓＜AC660V |
| 報警響應時間 | ≤30s |
| 輸出觸點容量 | 2A/30VDC |
| 使用環境 | 溫度：-10℃~+60℃相對濕度≤95%，不凝露海拔小于3000m |
| 外殼防護等級 | IP30 |
| 總線通信 | 地址采用電子編碼器編碼方式，占1個編碼點((1~242) |
| 殼體材料和顏色 | 信號處理模塊：阻燃ABSPANTONECOOLGRAY10C；傳感器：ABS，象牙白 |
| 外形尺寸 | 信號處理模塊：144mm×96mm×46mm |
| 傳感器 | 參見表2 |
| 執行標準 | GB14287.2-2005 |
表2
| 傳感器型號 | 最大主回路電流 | 穿線孔徑(mm) | 說明 |
| GSTZCT-3 | 63A | 閉口、圓孔Φ31 | 適用電纜 |
三、DH-GSTN5300/3探測器信號處理模塊外形示意圖
DH-GSTN5300/3探測器信號處理模塊外形示意圖
